Panoramica del Prodotto:

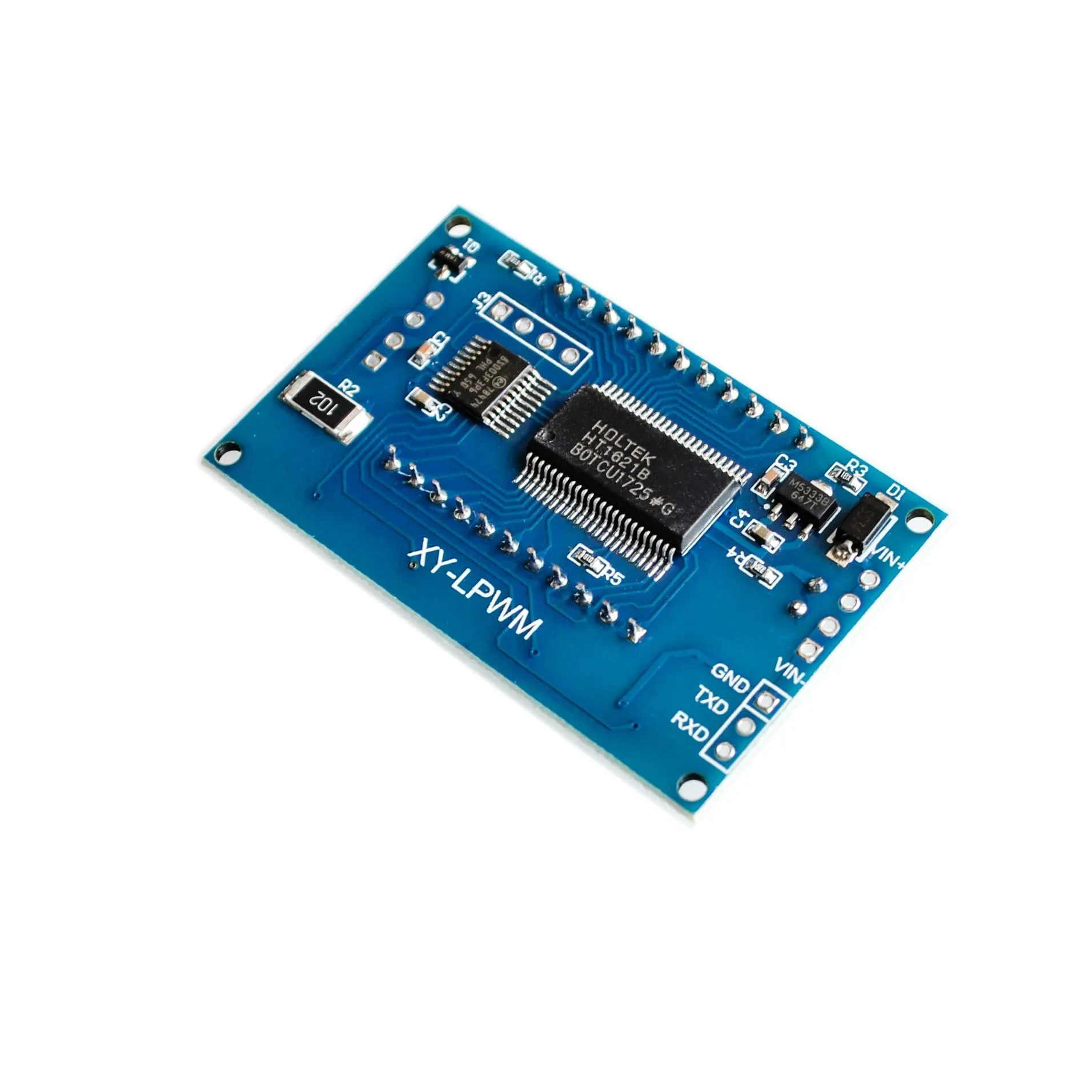

Il modulo Generatore di Segnali PWM 1Hz-150kHz è uno strumento versatile e preciso progettato per generare segnali di modulazione a larghezza di impulso (PWM) in un'ampia gamma di frequenze. Equipaggiato con un display LCD di facile lettura, questo modulo fornisce un feedback in tempo reale sia sulla frequenza che sul ciclo di lavoro, consentendo agli utenti di impostare e regolare i parametri con precisione.
Caratteristiche Principali:
- Display LCD: Il modulo presenta un'interfaccia LCD chiara che visualizza vividamente la frequenza selezionata e le impostazioni del ciclo di lavoro, garantendo una facile leggibilità in diverse condizioni di illuminazione.
- Ampia Gamma di Frequenze: Capace di operare in un intervallo di 1Hz a 150kHz, questo modulo garantisce flessibilità per diverse applicazioni.
- Alta Precisione: Progettato con attenzione all'accuratezza, ogni impostazione della frequenza mantiene un'accuratezza approssimativa del 2%, migliorando l'affidabilità nelle misurazioni e nelle uscite.
- Comunicazione Seriale: Questo modello supporta la comunicazione seriale a livello TTL, facilitando l'integrazione con microcontrollori per sistemi automatizzati.
Specifiche Tecniche:
- Gamma di Frequenze: 1Hz a 150kHz, con commutazione automatica tra quattro gamme distinte:
- 1Hz a 999Hz (senza punto decimale)
- 1.00kHz a 9.99kHz (fino a due punti decimali)
- 10.0kHz a 99.9kHz (fino a un punto decimale)
- 1kHz a 150kHz (fino a tre punti decimali)
- Ciclo di Lavoro: Regolabile dal 0% al 100%, consentendo un controllo preciso sull'uscita del segnale.
- Tensione di Funzionamento: Funziona in un intervallo di tensione compreso tra 3.3V e 30V, rendendolo adatto a diverse alimentazioni.
- Capacità di Carico del Segnale: Il modulo può erogare livelli di corrente compresi tra 5mA e 30mA, consentendo di pilotare vari dispositivi collegati.
- Ampiezza dell'Uscita: L'ampiezza dell'uscita PWM corrisponde direttamente alla tensione fornita, garantendo prestazioni attese.
- Gamma di Temperatura: Progettato per funzionare in temperature ambientali da -20°C a +70°C, adatto per applicazioni sia interne che esterne.
Applicazioni:
- Generazione di Segnali a Forma Quadra: Ideale per generare segnali a forma quadra, questo modulo è perfetto per sviluppi accademici e sperimentali.
- Controllo di Motori: Il generatore di segnali può produrre segnali PWM per controllare efficacemente i driver dei motori, consentendo la modulazione e il controllo della velocità.
- Compatibile con MCU: Fornisce segnali a impulsi regolabili per applicazioni con microcontrollore, facilitando vari progetti di sistemi embedded.
- Controllo Circuitale: Consente la generazione di impulsi regolabili per gestire i circuiti associati al dimming PWM e al controllo della velocità.
Interfaccia di Controllo:
Questo modulo presenta un'interfaccia di controllo intuitiva con quattro pulsanti indipendenti che consentono agli utenti di impostare e regolare facilmente la frequenza e il ciclo di lavoro. Gli utenti possono utilizzare sia pressioni brevi per regolazioni graduali sia pressioni prolungate per cambiamenti rapidi. Il modulo è progettato per mantenere tutte le impostazioni, garantendo che le configurazioni rimangano intatte anche dopo una perdita di alimentazione.
