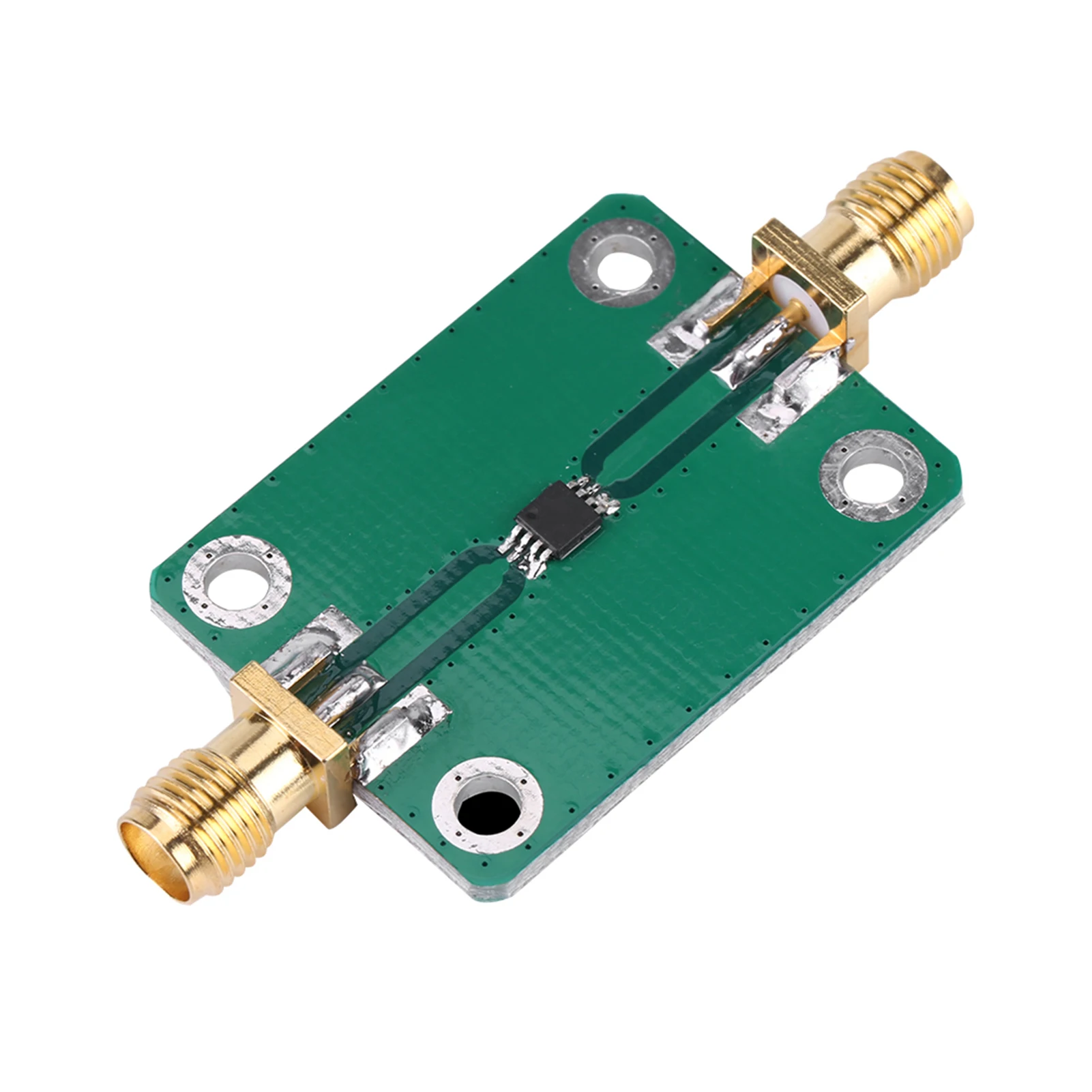

Enhanced RF Microwave Frequency Multiplier (A)

Moltiplicatore di Frequenza RF Microonde

Il Moltiplicatore di Frequenza RF Microonde è un componente elettronico avanzato progettato per convertire le frequenze del segnale in ingresso nell'intervallo da 4 GHz a 8 GHz in frequenze di uscita più elevate, che vanno da 8 GHz a 16 GHz. Utilizzando il principio fondamentale della moltiplicazione di frequenza, questo dispositivo garantisce che la frequenza di uscita sia un multiplo intero preciso della frequenza di ingresso, adottando specificamente un coefficiente di 2.

Applicazioni:

Questo versatile moltiplicatore di frequenza è fondamentale in varie applicazioni nei settori delle telecomunicazioni e della trasmissione. Alcuni utilizzi chiave includono:

• Nei trasmettitori, i moltiplicatori di frequenza sono utilizzati per consentire all'oscillatore principale di operare a una frequenza inferiore, migliorando significativamente la stabilità della frequenza.
• I dispositivi di modulazione delle frequenze sfruttano i moltiplicatori di frequenza per aumentare in modo efficiente gli offset di frequenza, migliorando la qualità della trasmissione.
• Nei sistemi di comunicazione a chiave di fase, questi moltiplicatori svolgono un ruolo essenziale nel circuito di recupero del portante, migliorando così la chiarezza e l'affidabilità del segnale.

Specifiche:

• Tensione di alimentazione: Questo dispositivo è un componente passivo di frequenza, non richiede alimentazione esterna.
• Intervallo di frequenza di ingresso: 4.0 GHz a 8.0 GHz.
• Intervallo di frequenza di uscita: 8.0 GHz a 16.0 GHz.
• Potenza di ingresso: Accetta un intervallo compreso tra +10 dBm e +15 dBm, con un livello di ingresso tipico di +13 dBm.
• Perdita di Frequenza: 17 dB, indicando la riduzione di potenza dal ingresso all'uscita.
• Grado di Separazione: 42 dB, garantendo un'efficace isolamento tra armoniche (1F0, 3F0, 4F0).
• Dimensioni Compatte: Misura circa 5 x 2 cm (1.97 x 0.79 pollici), rendendolo adatto per l'integrazione in vari dispositivi.
• Leggero: Pesa solo 6 grammi, consentendo un'installazione facile senza aggiungere peso significativo al sistema ospite.

Questo Moltiplicatore di Frequenza RF Microonde è uno strumento indispensabile per ingegneri e tecnici che cercano di ottimizzare le frequenze del segnale nei sistemi di comunicazione avanzati. La sua affidabilità e prestazione lo rendono un'ottima scelta per trasmettere e modulare segnali ad alta frequenza in modo efficiente.
