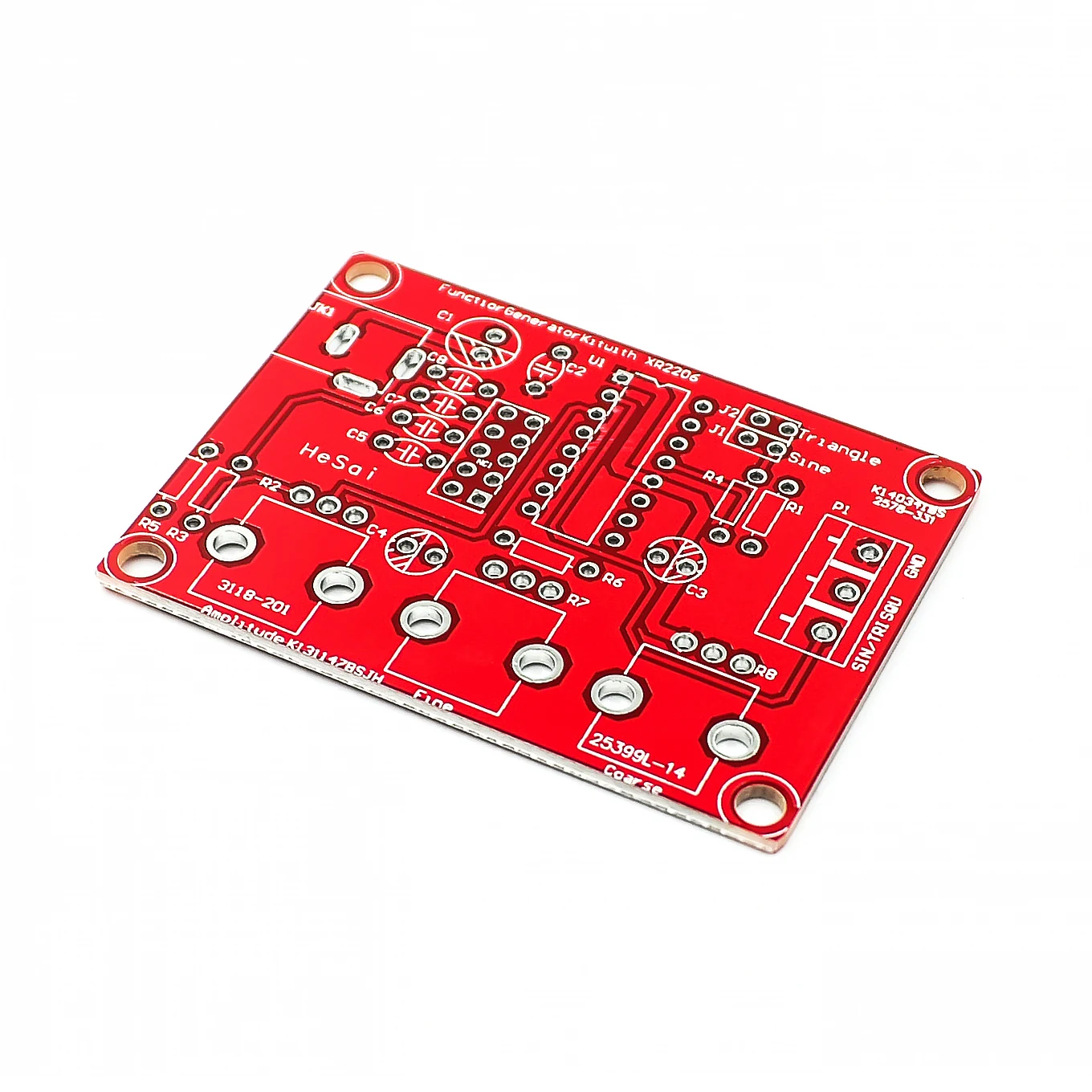

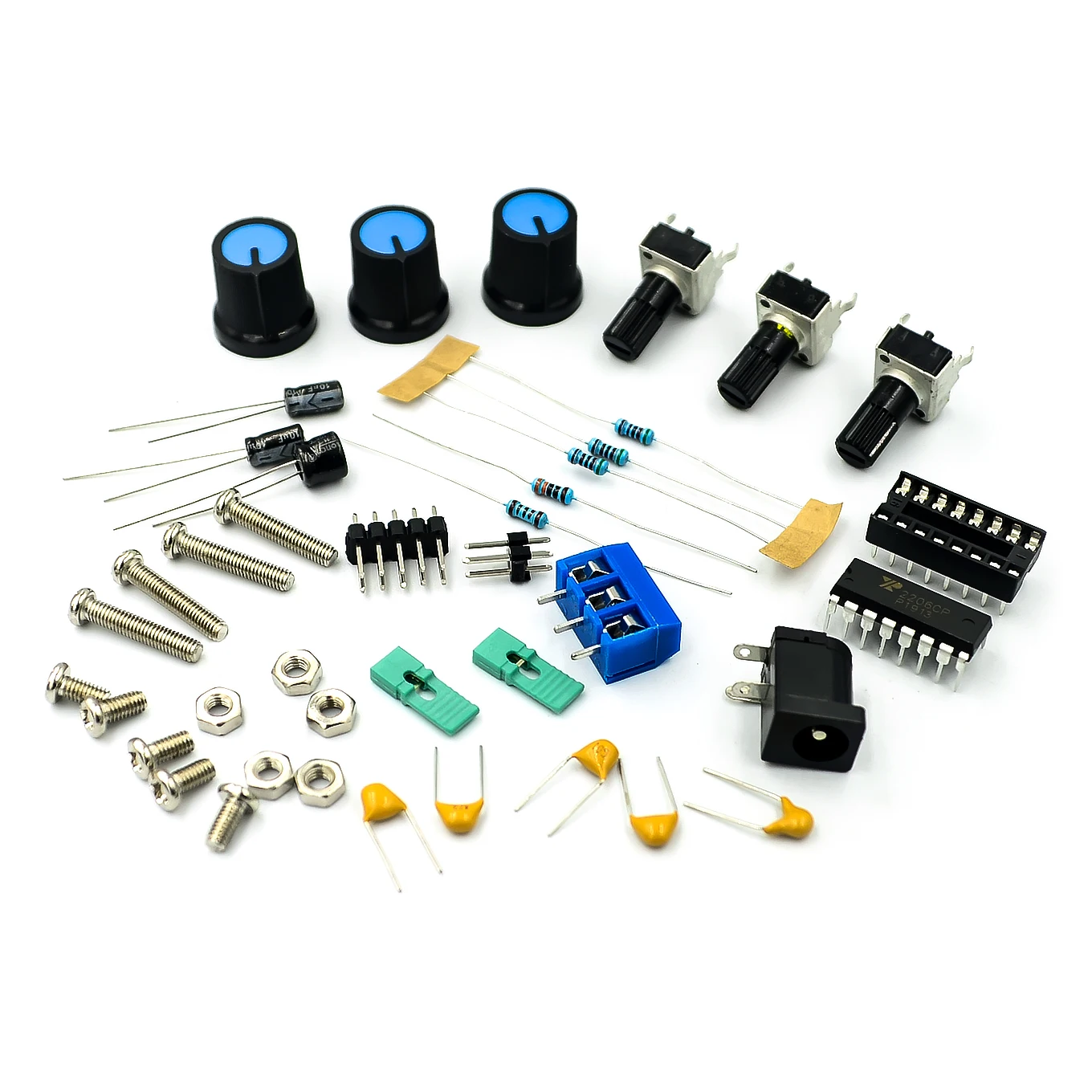

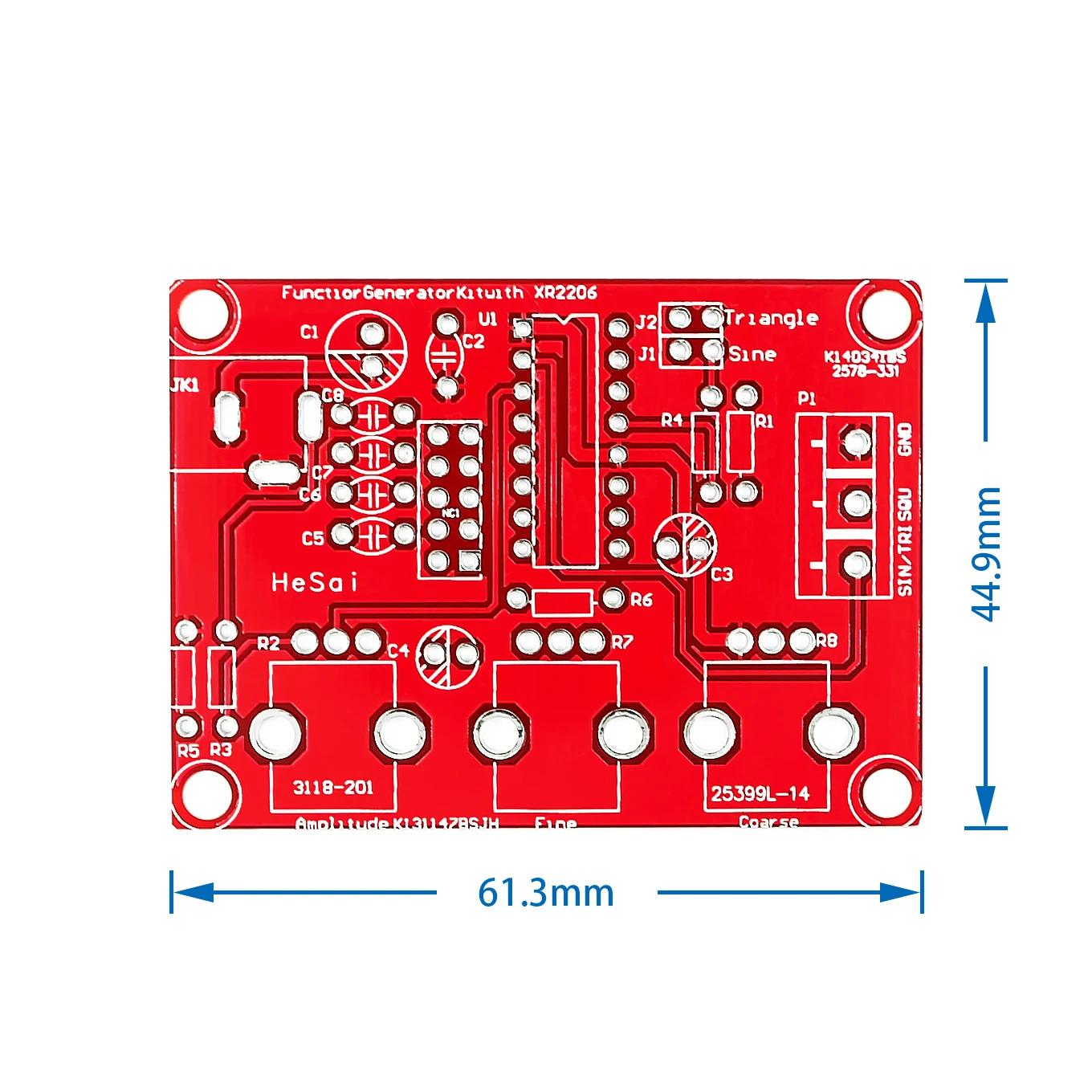

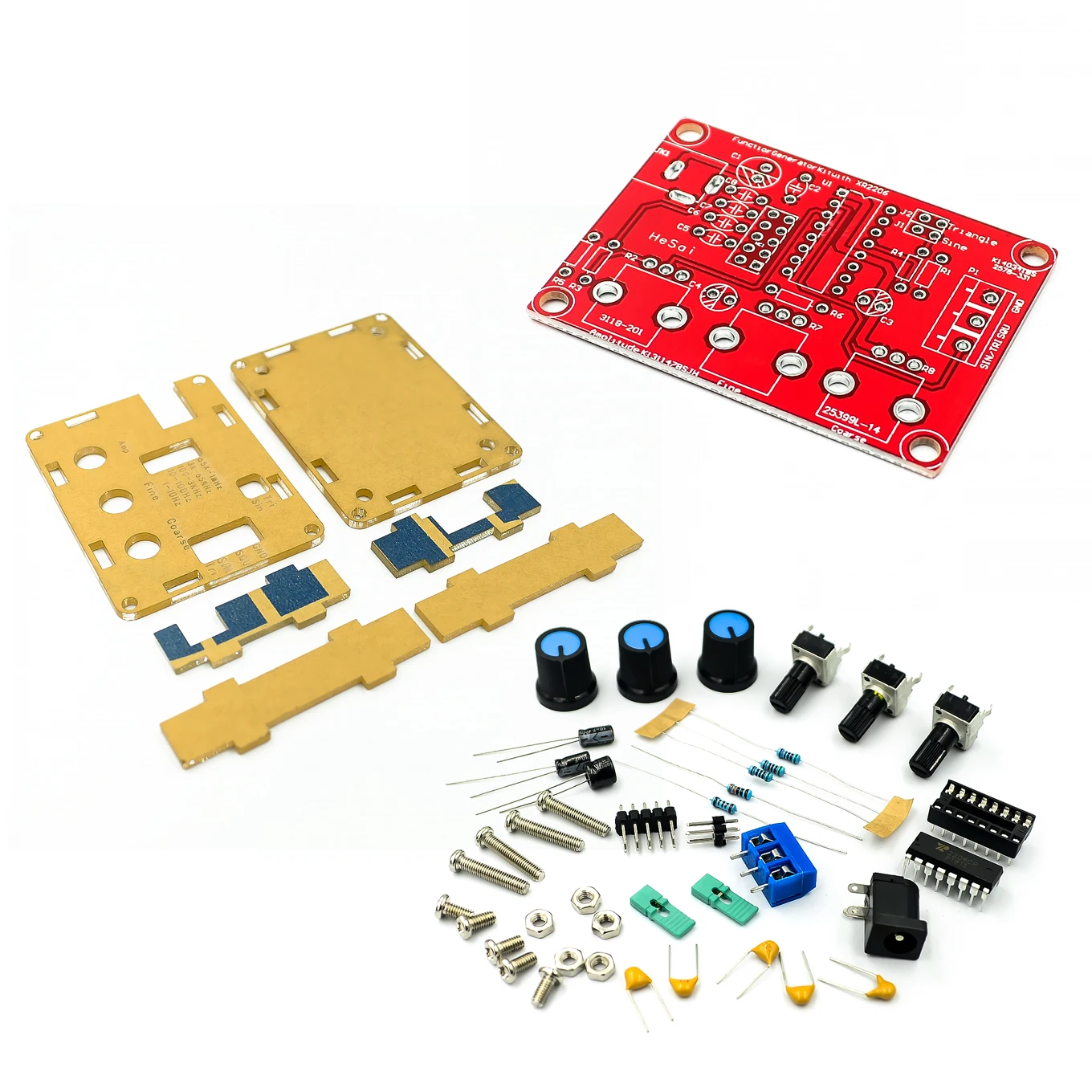

Introduzione al Kit DIY XR2206 Generatore di Segnale Funzionale da 1Hz a 1MHz – un dispositivo elettronico versatile e altamente regolabile, progettato per appassionati e professionisti. Questo kit consente agli utenti di generare vari forme d'onda, inclusi segnali Seno, Triangolo e Quadrato, rendendolo uno strumento essenziale per test di segnale, generazione di forme d'onda e sperimentazione elettronica.
Caratteristiche Principali:
- Alimentazione: Opera in modo efficiente con un ingresso DC da 9-12V, garantendo flessibilità nel modo in cui alimenti i tuoi progetti.
- Capacità di Forma d'Onda: Genera senza sforzo tre diversi tipi di forma d'onda: Quadrato, Seno e Triangolo, soddisfacendo un'ampia gamma di applicazioni.
- Intervallo di Frequenza: Offre un ampio intervallo di frequenza da 1Hz a 1MHz, consentendo una sintonizzazione precisa per vari compiti.
Specifiche della Forma d'Onda Seno:
- Ampiezza: Regolabile da 0 a 3V a un ingresso DC da 9V, fornendo opzioni di forza del segnale versatili.
- Distorsione: Mantiene una alta fedeltà con livelli di distorsione inferiori all'1% a 1kHz, garantendo un'uscita del segnale pulita.
- Piattezza: Piattezza eccezionale di +0.05dB su un intervallo di frequenza da 1Hz a 100kHz, cruciale per test accurati.
Specifiche della Forma d'Onda Quadrata:
- Ampiezza: Fornisce un'uscita di 8V (senza carico) a un ingresso DC da 9V per applicazioni ad alta tensione.
- Tempo di Salita: Tempo di risposta rapido di meno di 50ns a 1kHz, ideale per applicazioni di segnale ad alta velocità.
- Tempo di Discesa: Tempo di discesa rapido di meno di 30ns a 1kHz, garantendo precisione nelle transizioni dei segnali digitali.
- Simmetria: Mantiene un'eccellente deviazione di simmetria inferiore al 5% a 1kHz per una modellazione affidabile delle forme d'onda.
Specifiche della Forma d'Onda Triangolare:
- Ampiezza: Regolabile da 0 a 3V a un ingresso DC da 9V, offrendo flessibilità nella forza del segnale.
- Linearità: Linearità impressionante inferiore all'1% fino a 100kHz, garantendo una generazione accurata delle forme d'onda per test e sperimentazione.
Questo kit DIY non solo stimola la creatività e l'apprendimento, ma offre anche un'eccellente opportunità per gli utenti di affinare le proprie abilità elettroniche. Con le sue prestazioni affidabili e le specifiche complete, il Generatore di Segnale Funzionale XR2206 è perfetto per una varietà di progetti, da esperimenti educativi a design elettronici avanzati. Scopri il potere della generazione precisa delle forme d'onda nelle tue mani!
