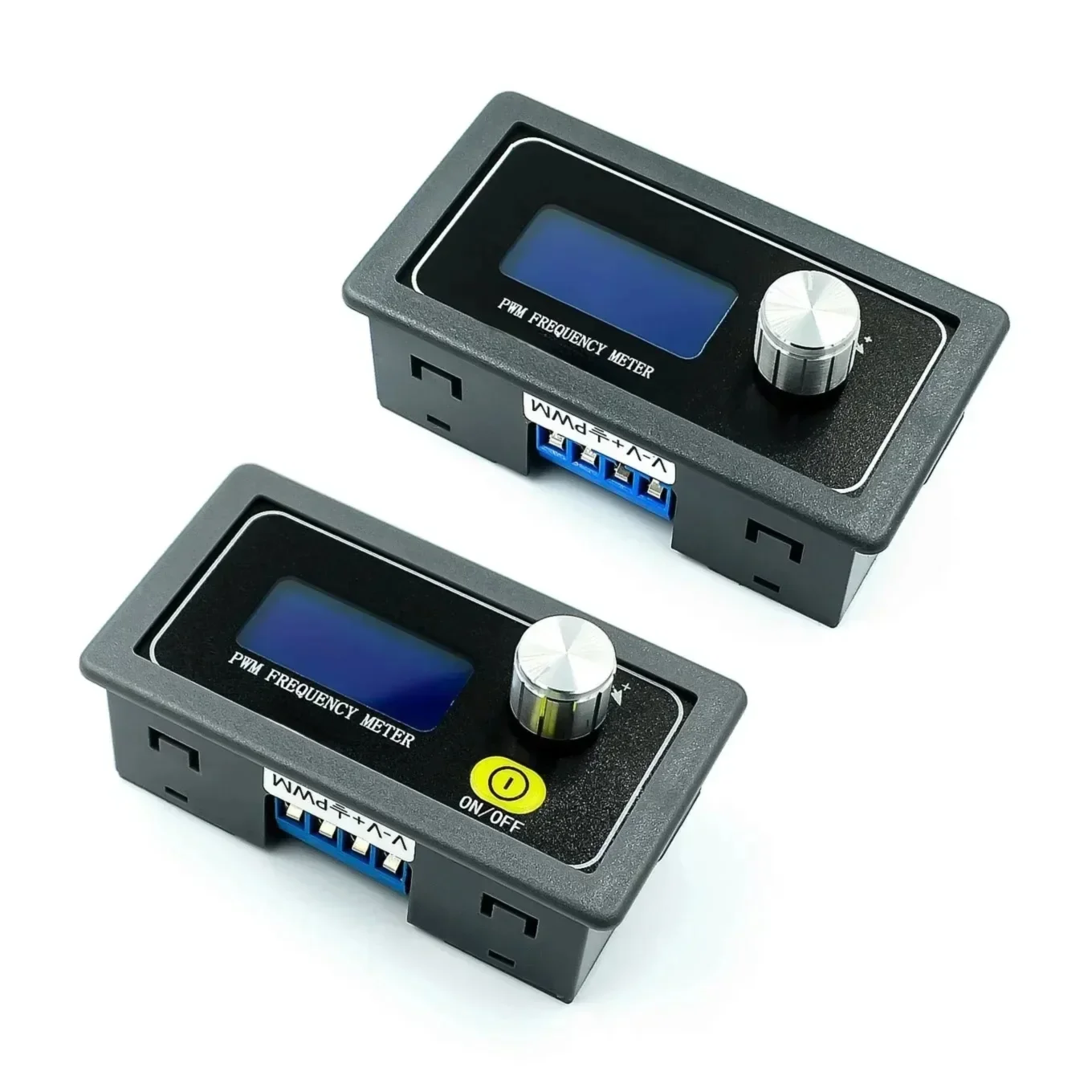

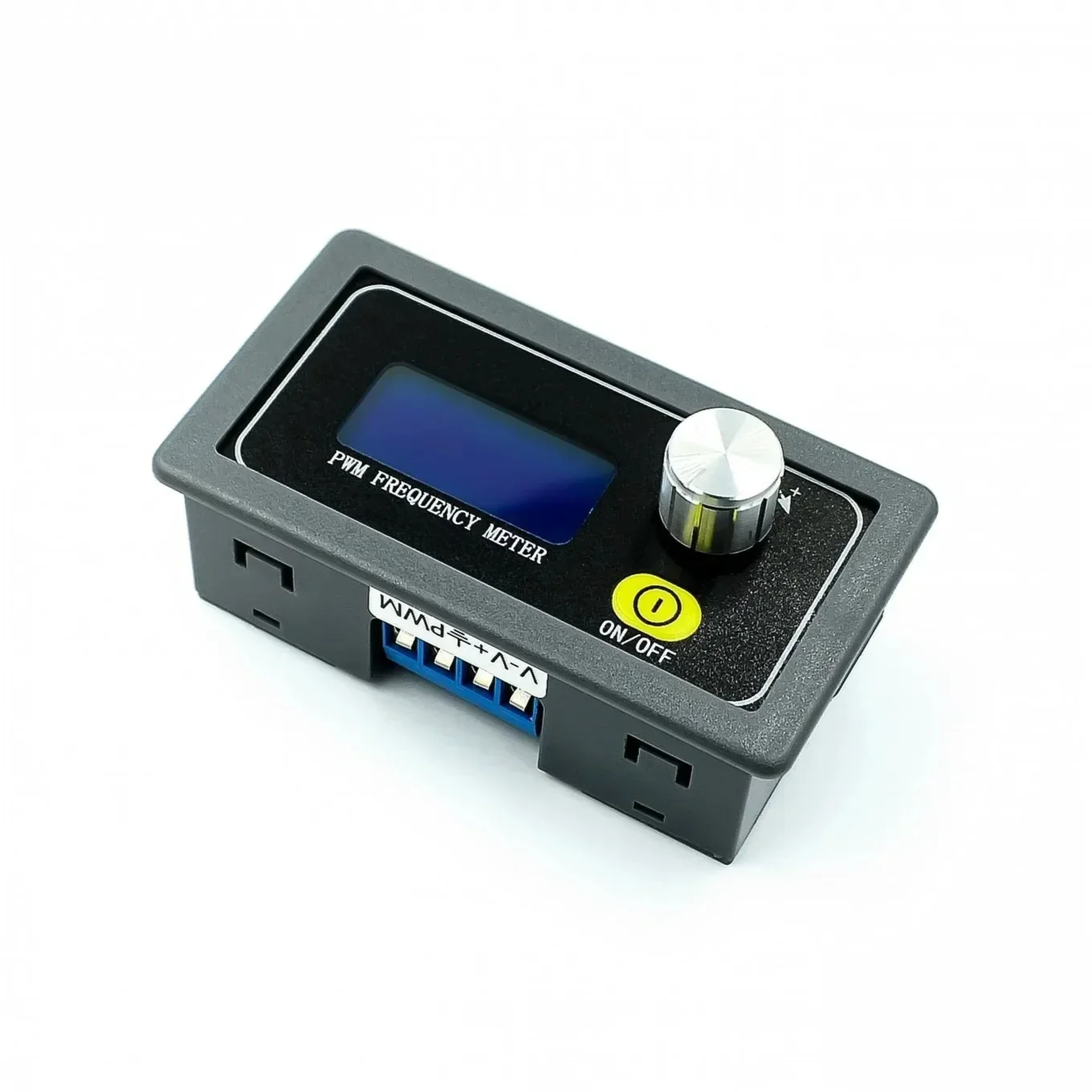

Panoramica del Prodotto: L'XY-PWM1 è un sofisticato modulo di generazione di onde quadre a frequenza PWM a ciclo di lavoro regolabile, progettato per generare segnali rettangolari precisi. Questo versatile generatore di segnali è perfetto per una varietà di applicazioni, tra cui il controllo della velocità dei motori, la regolazione della luminosità dei LED e altri progetti che richiedono un controllo della frequenza e del ciclo di lavoro regolabili.
Caratteristiche Principali:
- Operazione in Doppia Modalità: Questo modulo presenta una modalità Normale e una modalità Fine. La modalità Fine consente regolazioni incredibilmente precise con un passo del ciclo di lavoro di solo 0,1%, soddisfacendo le applicazioni che richiedono un’accuratezza superiore.

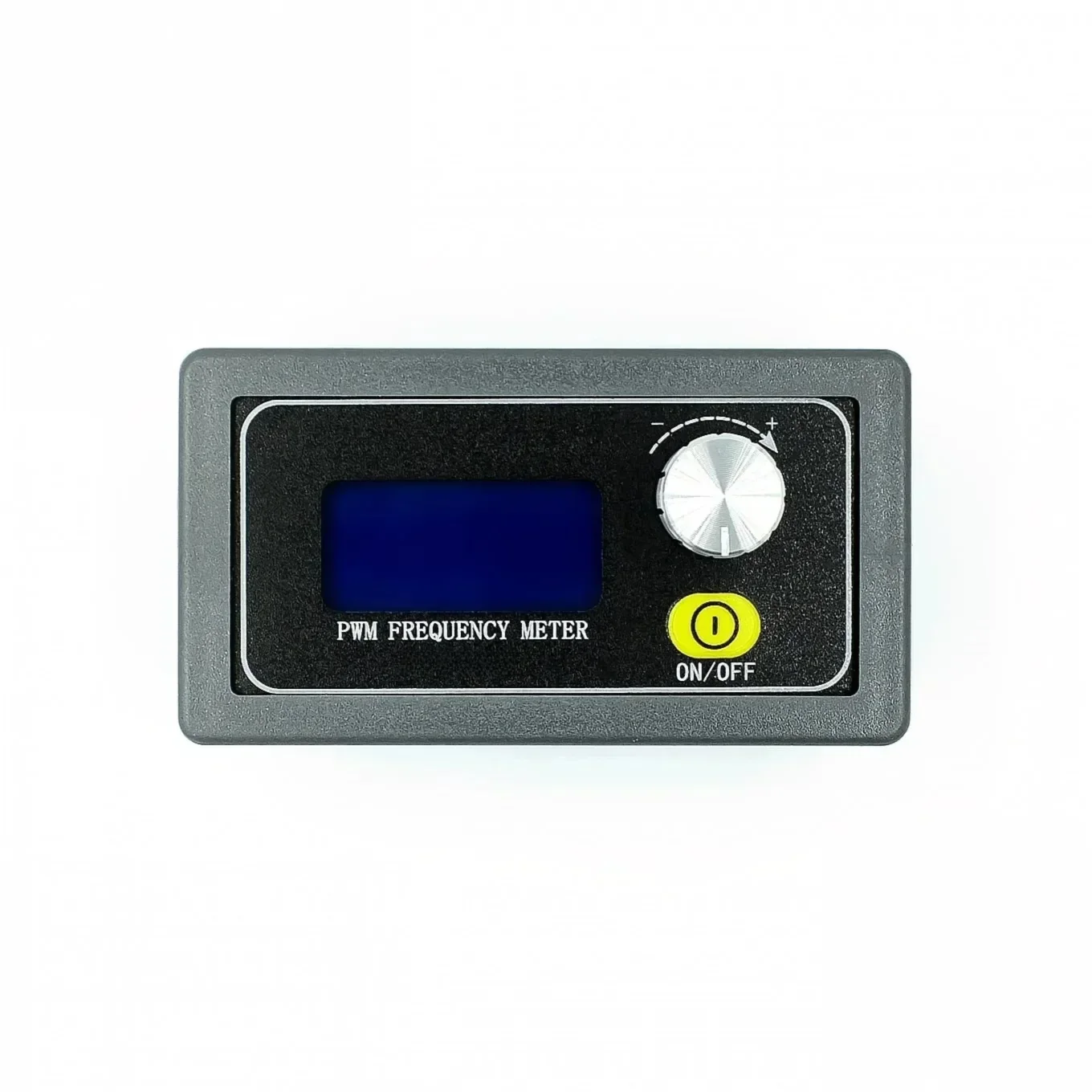

- Chiara Display LCD: Lo schermo LCD integrato fornisce un feedback in tempo reale sulle impostazioni di frequenza e ciclo di lavoro, assicurando che gli utenti possano facilmente monitorare le loro configurazioni a colpo d'occhio.
- Regolazioni Comode: L'uso di un potenziometro con encoder consente una facile messa a punto dell'uscita PWM, rendendolo user-friendly sia per ingegneri esperti che per appassionati.
- Funzione di Blocco: Per evitare modifiche involontarie, il modulo include una funzione di blocco che protegge le tue impostazioni contro cambiamenti accidentali.
- Limiti di Ciclo di Lavoro Personalizzabili: Gli utenti possono stabilire limiti superiori e inferiori per il ciclo di lavoro, fornendo un controllo migliorato sulle caratteristiche del segnale di uscita.
- Ampia Gamma di Frequenze: Il modulo supporta un’ampia gamma di frequenze, da 1Hz a 150kHz, con alta precisione, rendendolo adatto a numerose applicazioni elettroniche.
- Cambio Facile della Gamma di Frequenza: Il dispositivo suddivide automaticamente la gamma di frequenza in quattro bande distinte, consentendo transizioni fluide tra diverse scale di misura per una maggiore versatilità.
Specifiche Tecniche:
- Modalità Normale:
- Gamma di Frequenza: 1Hz a 150kHz
- Ciclo di Lavoro: 0% a 100%
- Passo del Ciclo di Lavoro: 1%
- Modalità Fine:
- Gamma di Frequenza: 1Hz a 15kHz
- Ciclo di Lavoro: 0.0% a 100%
- Passo del Ciclo di Lavoro: 0.1%
- Esempi di Visualizzazione:
- "100" indica un'uscita PWM di 100Hz
- "1.01" visualizza un'uscita PWM di 1.01kHz
- "54.1" riflette un'uscita PWM di 54.1kHz
- "1.2.4" corrisponde a un'uscita PWM di 124kHz
Funzione di Memoria: Tutti i parametri di configurazione vengono salvati automaticamente anche quando l'alimentazione viene spenta, assicurando che non dovrai riconfigurare le tue impostazioni ogni volta che utilizzi il modulo.
Questa funzionalità completa e la facilità d'uso rendono l'XY-PWM1 uno strumento indispensabile per qualsiasi appassionato di elettronica o professionista che necessiti di una generazione di forme d'onda affidabile con un controllo preciso.
